【分析】

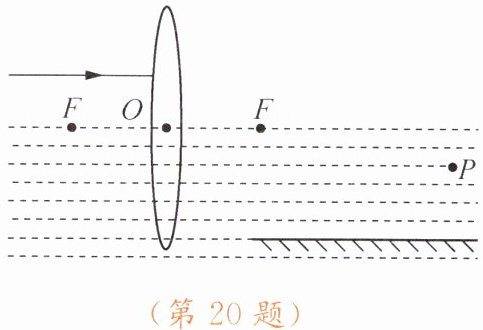

要完成这道光学作图题，需分三步思考：①利用凸透镜的特殊光线规律，画出平行于主光轴的入射光线经凸透镜后的折射光线；②结合平面镜成像的对称性，找到P点的像点，从而确定水中平面镜的反射光线。核心是牢记凸透镜和平面镜的光学作图规则，逐步推导光线路径。
【解析】
1. 画凸透镜的折射光线：入射光线平行于凸透镜的主光轴，根据凸透镜的光学性质：平行于主光轴的光线经凸透镜折射后，折射光线通过焦点F，因此连接凸透镜入射点与右侧焦点F，得到经凸透镜的折射光线。
2. 画水中的折射光线（即平面镜的入射光线）：上述折射光线进入水中后，与水中的平面镜交于点M，这条线就是水中的入射光线。
3. 画平面镜的反射光线：根据平面镜成像特点，先作出P点关于平面镜的对称点P'（像点）；连接P'与M，该线与平面镜的交点为M，沿M指向P的方向延长，即为经平面镜后的反射光线。
【答案】
如图所示
【知识点】
凸透镜折射规律、平面镜成像与反射
【点评】
本题是光学作图的综合题，结合了凸透镜特殊光线和平面镜反射的作图方法，需掌握两种光学元件的作图规则，逻辑清晰即可完成。
【难度系数】
0.5

【分析】
本题为光学实验探究题，需结合科学探究环节、光的折射特点及实验数据逐一分析：
(1) 科学探究中针对现象提出疑问属于提出问题环节，小明的问题符合该环节；

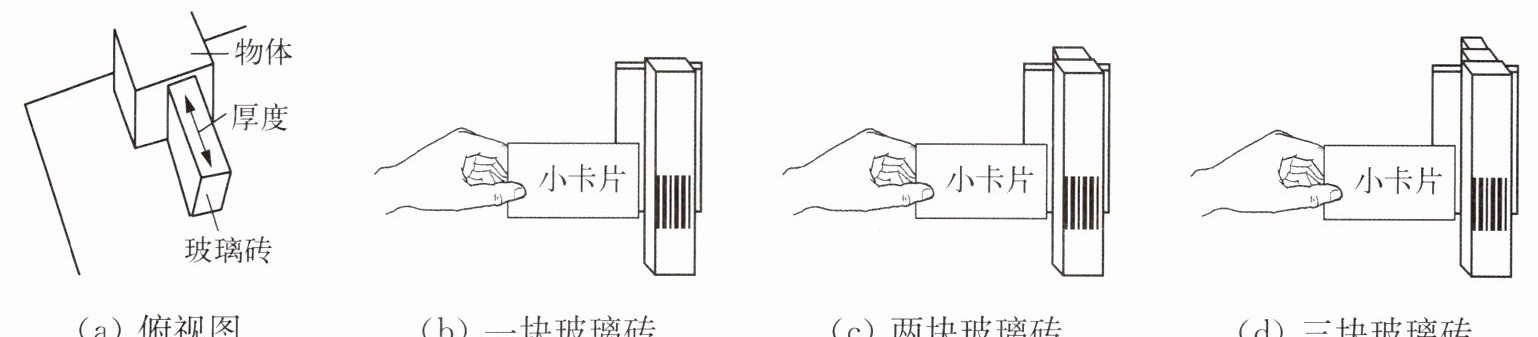

(2) ① 利用等效替代法，小卡片与像共面可确定像的位置；② 玻璃砖移动后像位置不变，说明距离不影响成像；
(3) ① 分析图(e)中一块玻璃砖的数据可得像物距离；② 垂直入射时像靠近观察者；
(4) 对比不同厚度玻璃砖的实验数据，玻璃越厚像物距离越远；
(5) 池底的光经玻璃垂直入射后，像靠近观察者，故看到的池底比实际浅。
【解析】
(1) 科学探究的环节中，提出问题是针对现象提出疑问，题目中小明询问垂直入射时是否有“池底变浅”，属于提出问题，故填提出问题；
(2) ① 实验中通过小卡片与像在同一平面来标记像的位置，故填像；② 玻璃砖移动后像的位置不变，说明玻璃砖与物体的距离不会影响成像位置，故填不会；

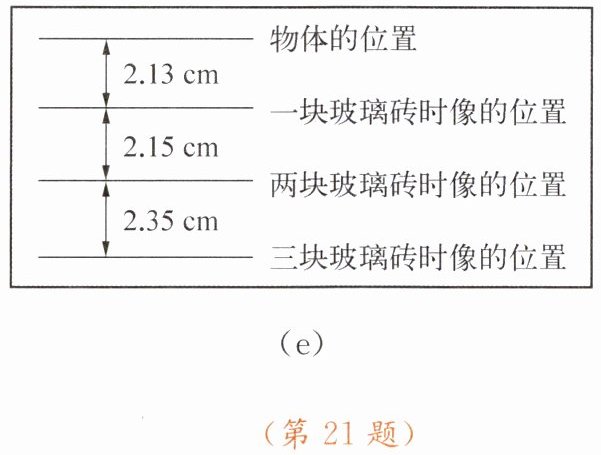

(3) ① 分析图(e)的数据，一块玻璃砖时像与物体的距离为2.13cm；② 垂直入射时，像的位置靠近观察者，故填靠近；
(4) 对比一块、两块、三块玻璃砖的实验数据，玻璃厚度越厚，像与物的距离越远，故填远；
(5) 竖直方向看到的池底是像的位置，像靠近观察者，因此比实际位置浅，故填浅。
【答案】
21. (1) 提出问题 (2) ①像 ②不会 (3) ①2.13 ②靠近 (4) 远 (5) 浅
【知识点】
光的折射、科学探究环节、平面镜成像
【点评】
本题围绕光的垂直入射成像特点展开实验探究，结合科学探究基本环节，考查学生对光的折射现象的理解及实验数据分析能力，注重基础实验方法的应用，难度适中。
【难度系数】
0.7
