【分析】
要解决这道题，需明确串联、并联电路的核心特点：串联电路中各用电器互相影响，电流只有一条路径；并联电路中各用电器互不影响，干路开关控制整个电路，支路开关仅控制所在支路。需逐一分析选项，结合串并联特点判断说法是否正确。
【解析】
选项A：班级广播虽一起播放、停止，但某班级广播损坏时，其他班级仍能正常工作，说明各广播互不影响，属于并联电路（干路开关控制所有广播），并非串联，A错误。
选项B：道路两旁的路灯，若某一盏损坏，其余仍能正常发光，说明它们互不影响，属于并联电路（干路开关控制所有路灯），并非串联，B错误。
选项C：用一个开关控制两盏灯，这两盏灯可能是串联（电流只有一条路径，开关控制整个电路），也可能是并联（开关接在干路，控制两盏灯），因此不能判定一定是串联，C错误。
选项D：在电路连接中，开关必须与被控制的用电器串联，若并联则无法控制该用电器，D正确。
【答案】
D
【知识点】
串联和并联电路的特点；电路的连接
【点评】
本题考查串并联电路的判断及开关的连接要求，易错点在于误认为“同时工作、同时停止”的用电器一定是串联，需明确并联电路中干路开关也能控制所有用电器，结合用电器是否独立工作判断连接方式。
【难度系数】
0.6

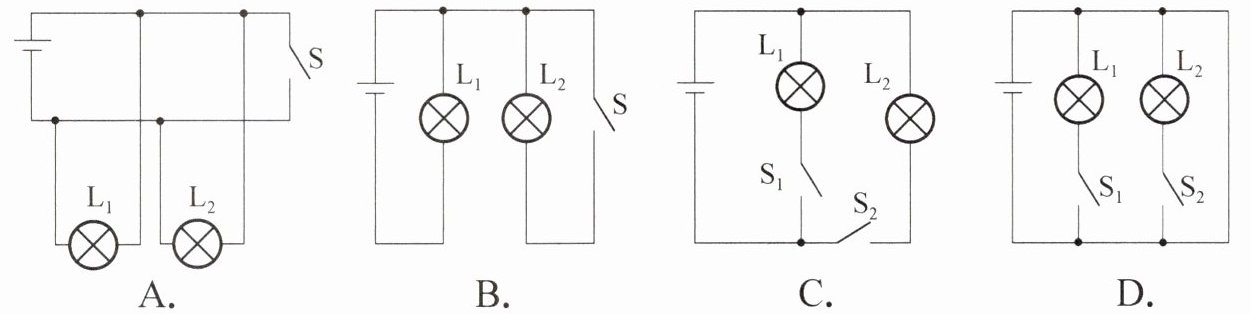

【分析】要判断电路图连接是否正确，需检查是否存在电源短路、用电器是否能正常接入电路，开关是否能控制对应支路，电源是否连接正确。先看选项A，开关S闭合后，导线直接连通电源正负极，造成电源短路，排除A；选项B的电路中，L2的支路连接不符合要求，存在错误；选项C中，L1与S1串联、L2与S2串联，两个支路并联在电源两端，无短路，用电器和开关连接正确；选项D的电路连接存在错误，不符合要求。
【解析】判断电路连接是否正确，需避免电源短路，保证用电器正常工作，开关能控制对应电路：
1. 选项A：开关S闭合后，电源被导线直接短路，电路无法正常工作，连接错误；
2. 选项B：电路中L2的支路连接不符合规范，存在电路故障，连接错误；
3. 选项C：L1与S1组成一条支路，L2与S2组成另一条支路，两条支路并联在电源两端，无短路，开关可分别控制对应用电器，连接正确；
4. 选项D：电路连接存在错误，不符合电路连接要求，连接错误。
【答案】C
【知识点】电路连接、短路判断
【点评】本题考查基础电路连接的判断，需掌握电源短路的危害及串并联电路的连接特点，属于基础题，难度适中。
【难度系数】0.5

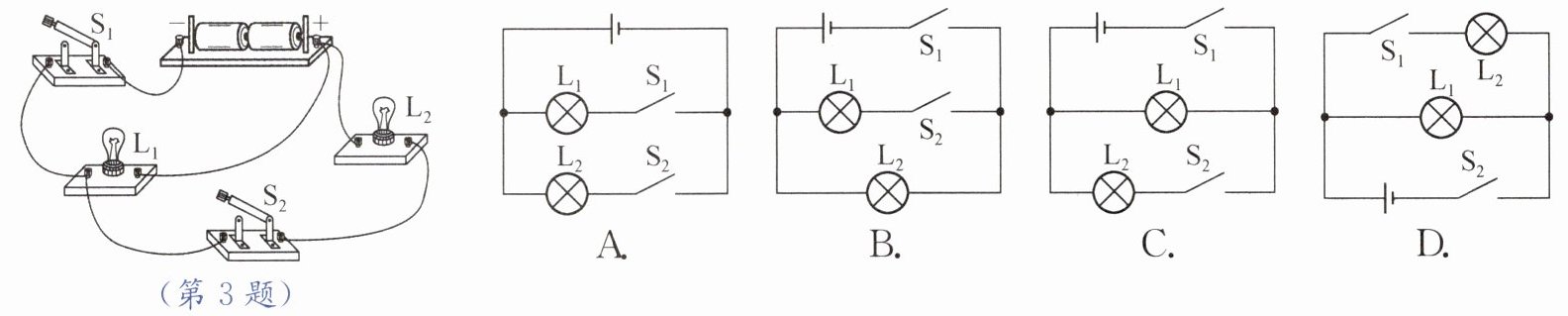

【分析】要找出与实物图对应的电路图，需先分析实物电路的连接特点：明确电源、开关、灯泡的连接方式，判断用电器的串并联关系，以及每个开关控制的用电器，再逐一匹配选项。
【解析】先分析实物电路：电流从电源正极流出后分为两条支路，一条支路经过灯泡L₁、开关S₂，另一条支路经过灯泡L₂、开关S₁，两条支路汇合后回到电源负极，即L₁与L₂并联，S₂控制L₁所在支路，S₁控制L₂所在支路。
逐一分析选项：
选项A：S₁控制L₁支路、S₂控制L₂支路，但干路无开关，与实物图不符；
选项B：开关S₁在干路，控制整个电路，与实物图不符；
选项C：L₁与S₂串联为一条支路，L₂与S₁串联为另一条支路，两条支路并联，符合实物图的连接；
选项D：电源位置、开关控制的用电器均与实物图不符。
【答案】C
【知识点】并联电路、电路图与实物图对应
【点评】本题考查电路图与实物图的对应关系，核心是正确分析实物电路的连接方式，明确各元件的位置关系，属于基础题型。
【难度系数】0.5

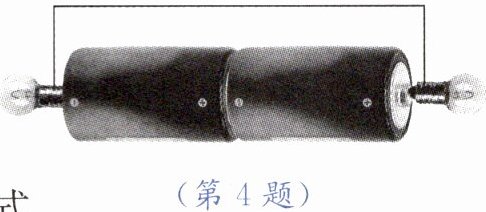

【分析】
要解决这道题，需先判断电路的连接方式，明确串联、并联电路的特点，以及完整电路的组成，再逐一分析选项的正误。观察电路可知：电流从电源正极出发，依次经过两个灯泡后回到电源负极，仅存在一条电流路径，因此两灯泡为串联连接。接下来根据串联电路的特性、电路组成的要求，判断各选项的对错，找出错误选项。
【解析】
1. 电路连接判断：电流从电源正极流出，依次经过两个灯泡，最终回到电源负极，仅存在一条电流路径，故两灯泡是串联的。
2. 选项分析：
A选项：两灯泡为串联，符合电路连接判断，说法正确；
B选项：串联电路只有一条电流路径，并联电路才有两条及以上电流路径，因此“电路中有两条电流路径”的说法错误；
C选项：串联电路中各用电器相互影响，若一个灯泡灯丝烧断，电路断路，另一个灯泡无法工作，说法正确；
D选项：完整电路需包含电源、用电器、开关、导线，此电路缺少开关，不是正确的电路连接方式，说法正确。
综上，错误的说法是B选项。
【答案】
B
【知识点】
串联电路特点、并联电路特点、电路的组成
【点评】
本题考查电路的基本连接方式及电路的组成，属于初中物理电路部分的基础题，需掌握串联与并联的核心区别（电流路径数量），以及完整电路的元件构成，难度适中。
【难度系数】
0.6

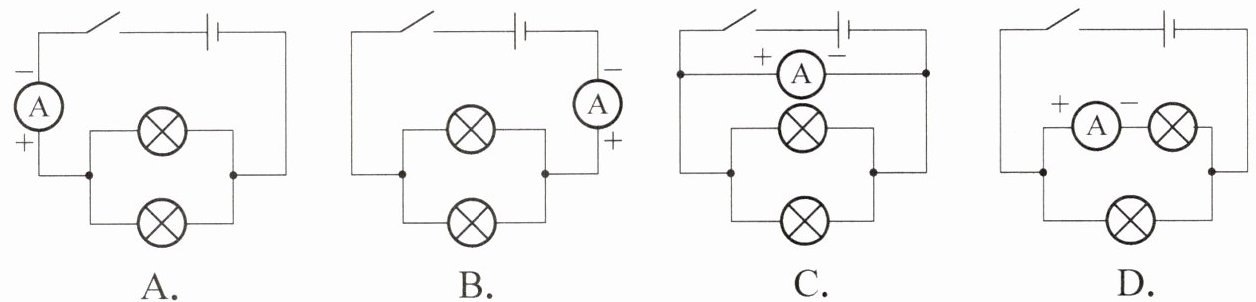

【分析】
要判断电流表是否正确测量干路电流，需依据电流表的使用规则：电流表应串联在被测电路中，电流从正接线柱流入、负接线柱流出；同时明确干路电流是电路的总电流，电流表需接在干路位置。接下来逐一分析各选项的电流表连接是否符合要求。
【解析】
选项A：电流表的正负接线柱接反，电流从负接线柱流入、正接线柱流出，违反电流表使用规则，错误。
选项B：电流表串联在干路中，电流从正接线柱流入、负接线柱流出，能正确测量干路电流，符合要求，正确。
选项C：电流表与上方灯泡并联，会造成电源短路，且无法测量干路电流，错误。
选项D：电流表与其中一个灯泡串联，测量的是该支路的电流，不是干路电流，错误。
【答案】
B
【知识点】
电流表的使用；电路识别
【点评】
本题考查电流表的正确使用，需掌握电流表的连接要求（串联、正负接线柱接法），以及干路、支路的判断，属于电学基础题，难度适中。
【难度系数】
0.6

【分析】
要判断电路中电表的类型，需牢记电流表串联（相当于导线）、电压表并联（相当于开路）的使用规则，同时要保证灯泡$\mathrm{L}_1$、$\mathrm{L}_2$正常发光，即电路不能短路，用电器能形成通路。需逐一分析选项中电表的连接是否符合要求。
【解析】
根据电流表、电压表的使用规则：
1. 电流表必须串联在电路中，若并联在用电器两端会短路该用电器；
2. 电压表必须并联在电路中，若串联在电路中会使电路断路。
对各选项分析：
选项A：若a为电流表，a与$\mathrm{L}_1$并联，会短路$\mathrm{L}_1$，导致$\mathrm{L}_1$不发光，错误；
选项B：a为电压表（并联在$\mathrm{L}_1$两端，测$\mathrm{L}_1$电压），b为电压表（并联在电源两端，测电源电压），c为电流表（串联在$\mathrm{L}_2$支路，测$\mathrm{L}_2$电流），此时$\mathrm{L}_1$、$\mathrm{L}_2$形成并联通路，均正常发光，符合要求，正确；
选项C：若b为电流表，会造成电源短路，且a为电流表会短路$\mathrm{L}_1$，错误；
选项D：三个电表均为电流表，a短路$\mathrm{L}_1$，b直接连接电源正负极造成电源短路，错误。
【答案】
B
【知识点】
电流表使用；电压表使用；电路通路判断
【点评】
本题考查电流表和电压表的使用规则，需结合电路通路、短路的特点分析，核心是判断电表连接是否影响用电器正常工作，属于基础电路分析题。
【难度系数】
0.5
