【分析】
要解决这道题，需明确电压表的核心特性：电压表用于测量电压，其内阻极大，接入电路时几乎无电流通过。据此逐一分析选项，判断电压表在电路中的等效状态。
【解析】
电压表的内阻非常大，理想情况下内阻为无穷大，接入电路时通过的电流可忽略不计，因此在电路中相当于断路。对选项逐一分析：
A选项：用电器是消耗电能的装置，电压表不消耗电能，不符合；
B选项：电源是提供电能的装置，电压表不是电源，不符合；
C选项：导线的作用是导通电路，电阻极小，而电压表内阻极大，无法导通，不符合；
D选项：断路是指电路中几乎无电流通过的状态，与电压表的特性相符，因此选D。
【答案】
D
【知识点】
电压表的特性、电路元件的识别
【点评】
本题考查电学基础中电压表的核心特性，属于概念类基础题，需牢记电压表内阻大、相当于断路的特点，区分其与电源、用电器、导线的不同作用。
【难度系数】
0.7

【分析】要解决本题，需明确电压表两个量程的刻度对应关系：电压表的0～3V量程和0～15V量程，同一指针位置时，两个量程的读数比值为1:5（因为15V量程的总测量范围是3V量程的5倍，刻度盘上每一格代表的电压值也为5倍关系）。题目中使用的是0～3V量程，却误读了0～15V量程的刻度，读数为8.5V，因此实际电压需将该读数除以5计算。
【解析】电压表0～15V量程的读数为8.5V，由于0～3V量程的读数是0～15V量程读数的$\frac{1}{5}$，所以实际电压$U=\frac{8.5V}{5}=1.7V$，对应选项A。
【答案】A
【知识点】电压表量程、电压读数
【点评】本题考查电压表不同量程的读数换算，核心是理解两个量程的刻度比例关系，属于基础应用题型，难度较低。
【难度系数】0.6

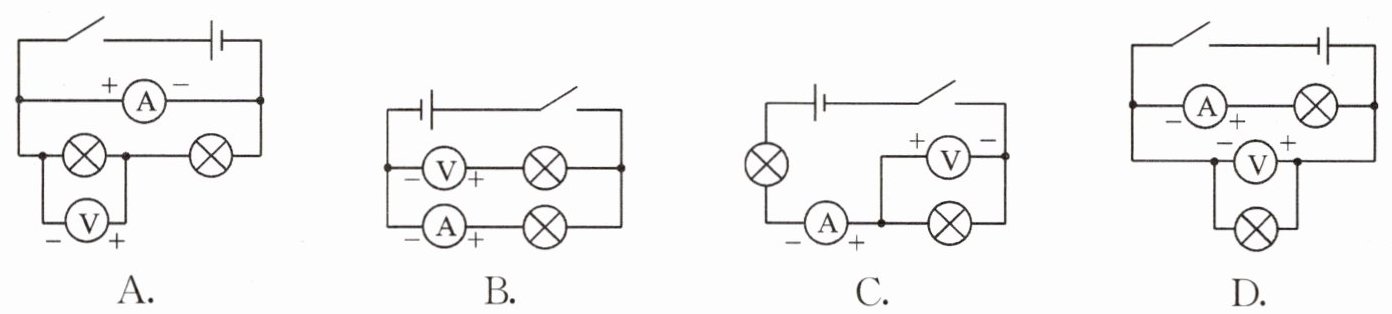

【分析】要判断电流表和电压表使用是否正确，需牢记：电流表应串联在电路中，电流从正接线柱流入、负接线柱流出；电压表应并联在被测电路两端，电流从正接线柱流入、负接线柱流出。逐一分析各选项：A中电流表并联会造成短路，电压表正负接线柱接反；B中电压表串联相当于开路，电流表正负接线柱接反；C中电流表和电压表正负接线柱均接反；D中电流表、电压表的连接方式和正负接线柱接法均符合规则。
【解析】根据电流表和电压表的使用规则：①电流表必须串联在电路中，电流“正进负出”；②电压表必须并联在被测用电器两端，电流“正进负出”。
选项A：电流表并联在电源两端，会造成电源短路，且电压表的正负接线柱接反，使用错误。
选项B：电压表串联在电路中，相当于电路开路，电流表的正负接线柱接反，使用错误。
选项C：电流表的正负接线柱接反，电压表的正负接线柱也接反，使用错误。
选项D：电流表串联在电路中，电流从正接线柱流入、负接线柱流出；电压表并联在下方灯泡两端，电流从正接线柱流入、负接线柱流出，使用正确。
【答案】D
【知识点】电流表使用、电压表使用
【点评】本题考查电流表和电压表的正确使用，需明确两者的连接方式和正负接线柱的接法，属于电学基础题，难度适中。
【难度系数】0.6

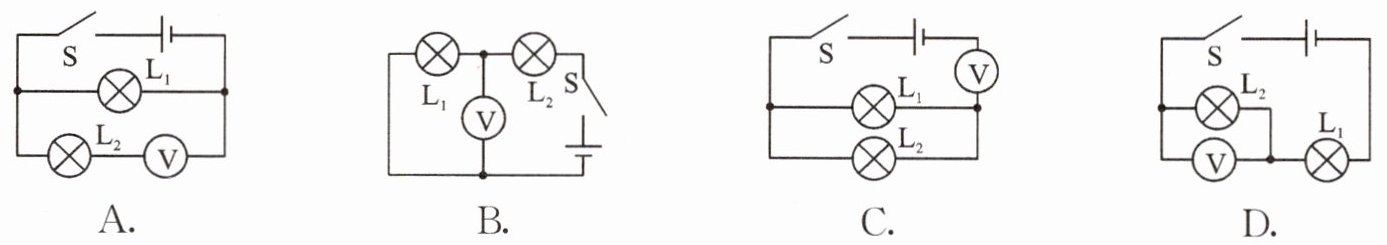

【分析】要判断电压表是否测量灯泡$\mathrm{L}_1$两端的电压，需依据电压表的使用规则：电压表应并联在被测用电器两端，即电压表的两个接线柱需分别连接到被测用电器的两个端点上。我们逐个分析选项：
1. 选项A：电压表与$\mathrm{L}_2$串联在电路中，不符合电压表“并联”的使用要求，无法测量$\mathrm{L}_1$的电压，错误。
2. 选项B：电压表的两个接线柱分别连接在$\mathrm{L}_1$的两个端点上，电压表并联在$\mathrm{L}_1$两端，能够测量$\mathrm{L}_1$两端的电压，正确。
3. 选项C：电压表串联在干路中，测量的是电路总电压，不是$\mathrm{L}_1$两端的电压，错误。
4. 选项D：电压表并联在$\mathrm{L}_2$两端，测量的是$\mathrm{L}_2$两端的电压，不是$\mathrm{L}_1$两端的电压，错误。
【解析】根据电压表的使用规则，电压表需并联在被测用电器两端。逐一分析各选项：
A选项：电压表与$\mathrm{L}_2$串联，不符合并联要求，不能测$\mathrm{L}_1$电压，排除；
B选项：电压表并联在$\mathrm{L}_1$两端，符合要求，可测$\mathrm{L}_1$电压，正确；
C选项：电压表串联在电路中，测总电压，不是$\mathrm{L}_1$电压，排除；
D选项：电压表并联在$\mathrm{L}_2$两端，测$\mathrm{L}_2$电压，排除。
【答案】B
【知识点】电压表的使用、电路连接
【点评】本题考查电压表的使用，核心是判断电压表的并联对象，需牢记电压表“并联在被测用电器两端”的规则，属于电学基础题，难度适中。
【难度系数】0.5

【分析】
要解答本题，需先掌握电流表、电压表的使用规则，再分析开关都闭合时的电路结构，明确各用电器的连接方式，判断电表的测量对象，逐一验证选项。
【解析】
1. 电表使用规则：电流表需串联在被测电路中，电压表需并联在被测电路两端，本题中电流表、电压表的连接均符合规则，故选项A错误。
2. 当S、S₁、S₂都闭合时，电路为并联电路：
L₁的支路：电流路径为电源正极→开关S→L₁→S₁→电源负极，该支路不经过电流表，因此电流表不测量L₁的电流，选项C错误。
L₂的支路：电流路径为电源正极→开关S→L₂→S₂→电流表A→电源负极，电流表串联在L₂的支路中，因此电流表测量L₂的电流，选项B正确。
电压表并联在电源两端，并联电路中各支路电压等于电源电压，因此电压表既测量L₂两端的电压，也测量L₁两端的电压，选项D错误。
【答案】
B
【知识点】
并联电路的电流规律；电流表的使用；电压表的使用
【点评】
本题考查并联电路中电表测量对象的判断，核心是分析开关闭合后的电流路径，明确各用电器的支路结构，难度适中，需仔细梳理电路连接关系。
【难度系数】
0.5

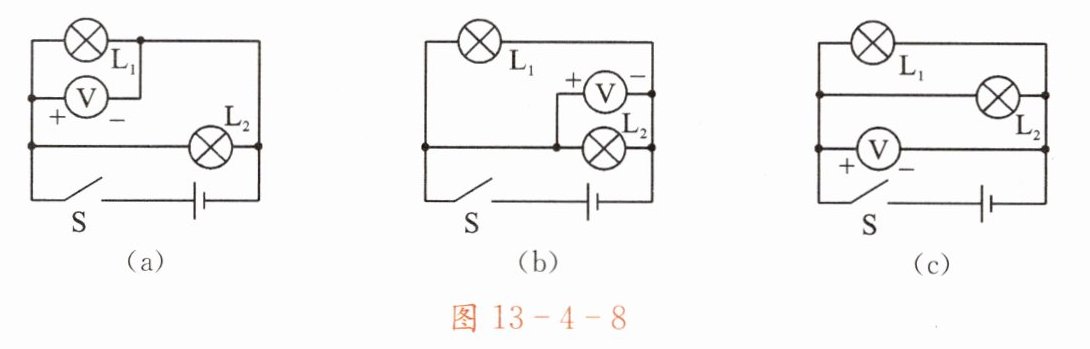

【分析】
要判断三种接法的测量结果，需先分析电路连接方式，明确电压表的测量对象，再结合并联电路的电压特点推导：
1. 分析图(a)：L₁与L₂并联，电压表并联在L₁两端，测量L₁两端的电压，根据并联电路电压规律，该电压等于并联电路两端的总电压；
2. 分析图(b)：电压表并联在L₂两端，测量L₂两端的电压，同样等于并联电路的总电压；
3. 分析图(c)：电压表并联在电源两端，测量电源电压，而并联电路中电源电压等于各支路两端的电压，因此三种测量结果一致。
【解析】
首先判断电路连接：三个图中L₁和L₂均为并联关系。
图(a)中，电压表并联在L₁两端，测量L₁的电压，根据并联电路电压特点，等于并联电路的总电压；
图(b)中，电压表并联在L₂两端，测量L₂的电压，同样等于并联电路的总电压；
图(c)中，电压表并联在电源两端，测量电源电压，并联电路中电源电压等于各支路电压，因此三种接法的测量结果相同。
【答案】
B
【知识点】
并联电路电压规律、电压表的使用
【点评】
本题考查并联电路的电压规律和电压表的使用，核心是明确电压表测量对象，利用“并联电路各支路电压相等”的规律解题，属于基础题型，难度较低。
【难度系数】
0.6
