【分析】
要使灯泡都正常发光，需依据电流表（串联在电路中，相当于导线）和电压表（并联在被测电路两端，相当于开路）的使用规则判断电表类型，再结合电源正负极和电流方向确定电表的正负接线柱：
1. 电流表必须串联在电路中，电流从正接线柱流入、负接线柱流出；
2. 电压表必须并联在被测用电器两端，正接线柱接高电位、负接线柱接低电位；
3. 结合两个电路的结构，分析各电表的连接位置，确定其类型和正负接线柱。
【解析】

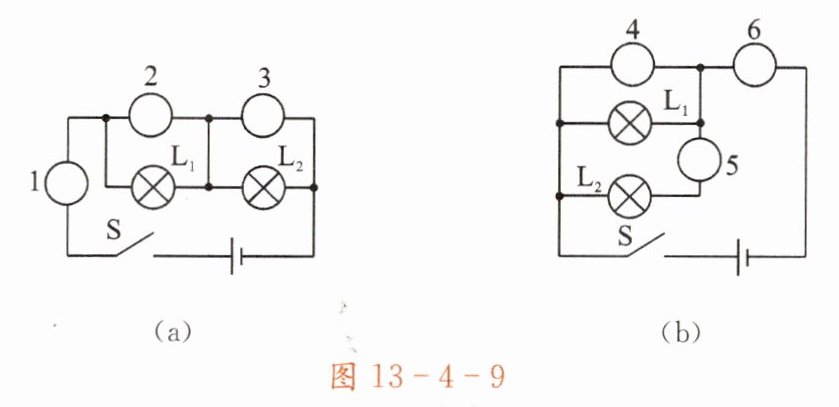

图(a)电路：
电表1：位于电路干路，需串联在电路中，因此为电流表；电流路径为：电源正极→L₂→节点→电表1下端→开关S→电源负极，故电流表1的下接线柱为正，上接线柱为负。
电表2：与灯泡L₁并联，需测量L₁两端电压，因此为电压表；L₁左端电位低于右端，故电压表2的左接线柱为正，右接线柱为负。
电表3：与灯泡L₂并联，需测量L₂两端电压，因此为电压表；L₂左端电位低于右端，故电压表3的左接线柱为正，右接线柱为负。
图(b)电路：
电表4：与灯泡L₁并联，需测量L₁两端电压，因此为电压表；L₁左端电位低于右端，故电压表4的左接线柱为正，右接线柱为负。
电表5：与灯泡L₂串联，需测量L₂支路电流，因此为电流表；电流路径为：电源正极→电表6→节点→L₂→电表5下端→开关S→电源负极，故电流表5的下接线柱为正，上接线柱为负。
电表6：位于电路干路，需串联在干路中测量总电流，因此为电流表；电流从电表6左端流入、右端流出，故电流表6的左接线柱为正，右接线柱为负。
【答案】
图(a)：1-电流表，下正上负；2-电压表，左正右负；3-电压表，左正右负；图(b)：4-电压表，左正右负；5-电流表，下正上负；6-电流表，左正右负
【知识点】
电流表使用；电压表使用；串并联电路
【点评】
本题考查电流表和电压表的正确使用，核心是明确电表的串并联规则，结合电流方向判断正负接线柱，属于电路基础题型，需熟练掌握电表的使用规范。
【难度系数】
0.3

【分析】要完成该电路连接，需遵循三个要点：一是两个灯泡并联，即两端分别连接到公共节点，形成两条独立电流路径；二是电流表测干路电流，需串联在干路中，且电流必须从电流表正接线柱流入、负接线柱流出；三是电压表测L₁两端电压，需并联在L₁两端，同样要保证电流从电压表正接线柱流入、负接线柱流出，最后标注电流方向和电表正负接线柱。
【解析】1. 电源连接：电源正极接开关，开关另一端接电流表的正接线柱，电流表负接线柱连接两个灯泡的右侧公共节点；2. 灯泡并联：L₁和L₂的左侧接线柱共同连接到电源负极，形成并联电路；3. 电压表连接：将电压表并联在L₁两端，电压表的正接线柱接L₁的右侧，负接线柱接L₁的左侧；4. 标注：电流从电源正极出发，经开关、电流表后分为两路，分别通过L₁、L₂回到电源负极，按此方向标注电流箭头，同时明确各电表的正负接线柱。
【答案】如图所示
【知识点】并联电路、电流表使用、电压表使用
【点评】本题考查并联电路的连接及电表的正确使用，是电学基础题，需掌握电表的接线规则和并联电路的特点。
【难度系数】0.5

【分析】
要判断同学的判断是否正确，需结合电压表判断电路断路故障的原理：当电压表测量某两点间电压等于电源电压时，说明这两点分别与电源正负极连通，断路点就在这两点之间。首先，闭合开关后灯泡不亮，说明电路存在断路故障；再结合各部分电压测量结果分析：电源电压正常，灯泡两端电压为0V说明灯泡及连接导线无断路，开关两端电压等于电源电压，说明开关处断路，因此同学的判断正确。
【解析】
1. 闭合开关后灯泡不亮，说明电路为断路故障（若为短路，会出现电源短路或灯泡短路，与题意中导线良好的条件不符）；
2. 测得电源两端电压为6V，说明电源正常，导线连接无问题；
3. 灯泡两端电压为0V，说明灯泡两端无电压差，即灯泡所在支路是导通的，无断路；
4. 开关两端电压为6V，等于电源电压，说明开关的两个接线柱分别与电源正负极连通，断路点位于开关处，因此同学的判断正确。
【答案】
该同学的判断是正确的。闭合开关后灯泡不亮，说明此电路为断路；用电压表测得开关两端的电压等于电源电压，这表明电路其他部分是导通的，因此可判断出断路点位于开关处。
【知识点】
电路断路故障、电压表的使用
【点评】
本题考查利用电压表判断电路断路故障的方法，核心是理解电压表在断路故障中的电压表现，属于基础电路分析题，需掌握电压表的工作原理和电路故障的判断逻辑。
【难度系数】
0.5

【分析】
本题考查串联电路的基本规律，解题时需回忆串联电路的电流和电压特点：串联电路中电流只有一条流通路径，因此电流处处相等；电路总电压的规律是总电压等于各部分电路两端电压的总和，据此填空即可。
【解析】
根据串联电路的性质，电流在串联电路中路径唯一，故电流处处相等；电路两端的总电压等于各部分电路两端的电压之和，因此依次填入对应内容。
【答案】相等；等于；之和
【知识点】串联电路的电流规律、串联电路的电压规律
【点评】本题为电学基础概念题，侧重考查对串联电路基本规律的识记，是初中物理电学入门的核心知识点，难度较低，适合巩固基础。
【难度系数】
0.9

【分析】本题考查并联电路的电流和电压基本规律，解题时需回忆并联电路的核心规律：电流上，干路电流为各支路电流的总和；电压上，并联电路各支路两端电压相等，等于总电压，据此依次填写空缺即可。
【解析】根据并联电路的电流规律：干路电流等于各支路电流之和；根据并联电路的电压规律：电路两端的总电压与各支路两端的电压相等。
【答案】等于；之和；相等
【知识点】并联电路的电流规律；并联电路的电压规律
【点评】本题为电学基础识记题，考查并联电路的基本规律，属于电路学习的核心基础知识，难度较低。
【难度系数】0.9
