问题1 如何理解串、并联电路中电流和电压的特点？
点拨 我们可以利用水流来类比电流，利用水压来类比电压，从而更好地理解串、并联电路中电流和电压的特点。

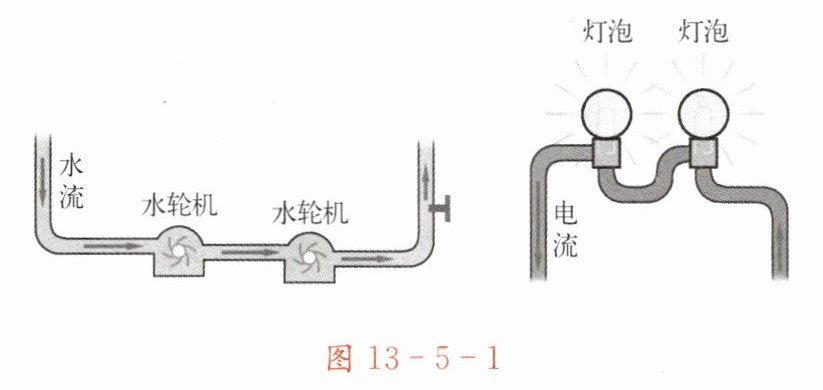

图13-5-1
如图13-5-1所示，用电器串联类似于水轮机（用水器）依次连接。在水压的作用下，水流通过每个水轮机，每个水轮机两端都存在水压，总水压等于各水轮机两端水压之和。由于水不能在水路中堆积，因此在相同时间内流过的水量都相等，即水流量相等。同样地，在串联电路中，电荷在电路中流动时，同一条线路上任何一处，相同时间内流过的电荷量相等，即电流大小相等。而每个用电器两端都需要一定的电压，总电压等于各用电器两端电压之和。
并联电路则类似于两根水管均为总水管的分支，它们的水压相等，但水流受到的阻碍大小不同时，水流的大小则不同。在并联电路中，各支路两端的电压相等，但电流大小可能不同，具体取决于各支路中用电器的电阻大小。
通过这种类比，我们可以更直观地理解串、并联电路中电流和电压的特点。
解析：
【分析】
本题采用类比法（水流类比电流、水压类比电压）理解串、并联电路的电流和电压特点。先分析串联电路的类比逻辑：水轮机依次连接的水路中，相同时间内流过各水轮机的水量相等，对应串联电路同一条线路各处电流相等；总水压等于各水轮机两端水压之和，对应串联电路总电压等于各用电器两端电压之和。再分析并联电路的类比逻辑：分支水管水压相等，对应并联电路各支路两端电压相等；各分支阻碍不同则水流不同，对应并联电路各支路电流由支路电阻决定、可能不同。通过直观类比，可快速掌握串、并联电路的电流和电压规律。
【解析】
1. 串联电路特点解析：类比水轮机依次连接的水路，水流在串联水路中无堆积，相同时间内流过各水轮机的水量相等，因此串联电路中同一条线路任意位置电流大小相等（电流处处相等）；总水压是各水轮机两端水压的总和，对应串联电路总电压等于各用电器两端电压之和。
2. 并联电路特点解析：类比总水管分出的分支水路，各分支水管水压相等，因此并联电路各支路两端电压相等；若各分支水管阻碍不同，流过的水流大小不同，对应并联电路各支路电流由支路用电器的电阻决定，可能不同。
【答案】
利用水流类比电流、水压类比电压的方法，可理解串、并联电路的电流和电压特点：①串联电路：电流处处相等，总电压等于各用电器两端电压之和；②并联电路：各支路两端电压相等，各支路电流大小可能不同（由支路电阻决定）。
【知识点】
串并联电流规律、串并联电压规律、类比法
【点评】
本题运用类比法将抽象电学概念转化为直观水流模型，帮助学生快速理解串、并联电路的电流和电压特点，是物理学习中重要的概念理解方法，降低了电学入门难度，适合基础阶段学生掌握。
【难度系数】
0.3
