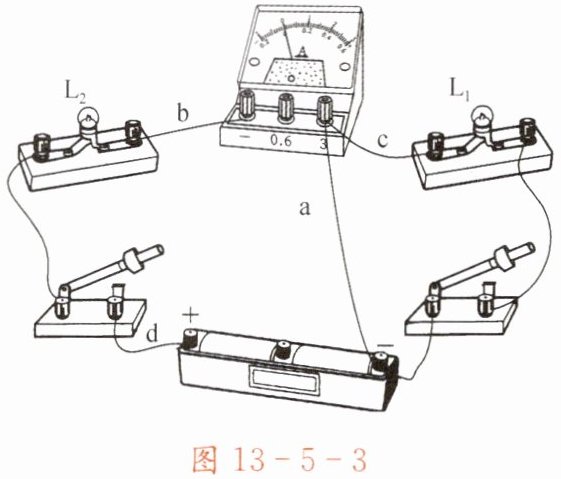

例题 某同学准备用图13-5-3所示的电路来测量灯L₂的电流。
（1）在该图中，电流表的连接有什么错误？
（2）现要测量通过灯L₁的电流，应如何改动？
（3）在第（2）问已经改动的基础上，若要测量通过灯L₁、灯L₂的电流之和（即测量通过电源的总电流），而且只允许再变动一根导线上的一个端点接线的位置，应如何改动？
解析 （1）观察图13-5-3，可知电流表的“+”“-”接线柱接反了。
（2）可把导线a连接电源“-”接线柱的一端改接在电源“+”接线柱上，再把导线c连接电流表“+”接线柱的一端改接电流表“-”接线柱上。
（3）再把导线d与电源“+”接线柱相连的一端改接在电源“-”接线柱上。
说明 在实物图中，电流表究竟是和哪一部分串联的，这对初学者来说并不容易判断。对此，一方面要提高对实物图的识别能力；另一方面也可先将实物图改画为常见的电路图，再借助电路图进行分析和判断。
答案：解：
（1）电流表的“+”“-”接线柱接反了。
（2）把导线a连接电源“-”接线柱的一端改接在电源“+”接线柱上，再把导线c连接电流表“+”接线柱的一端改接在电流表“-”接线柱上，使电流表与灯L₁串联，即可测量通过灯L₁的电流。
（3）把导线d与电源“+”接线柱相连的一端改接在电源“-”接线柱上，此时电流表串联在干路中，即可测量通过灯L₁、灯L₂的总电流。
解析：
【分析】
要解决这三个问题，需先明确电流表的使用规则：电流需从电流表的正接线柱流入、负接线柱流出，且电流表要串联在被测电路中。
（1）判断电流表接线是否正确，需观察电流的流入、流出方向是否符合规则；
（2）测量灯L₁的电流，需让电流表与L₁串联，调整导线使电流表接入L₁所在支路，同时保证接线柱连接正确；
（3）测量L₁、L₂的总电流，需让电流表串联在干路中，且仅变动一根导线的一个端点接线，调整后满足干路电流的测量要求。
【解析】
（1）观察实物电路的电流路径：电流从电源正极出发，经开关、灯L₂后，流入电流表的负接线柱，从电流表的正接线柱流出，再经灯L₁回到电源负极，因此电流表的“+”“-”接线柱接反了。
（2）要测量通过灯L₁的电流，需让电流表与L₁串联，且电流从电流表正接线柱流入、负接线柱流出。具体改动：把导线a连接电源“-”接线柱的一端改接在电源“+”接线柱上，再把导线c连接电流表“+”接线柱的一端改接在电流表“-”接线柱上，此时电流表与L₁串联，可测量L₁的电流。
（3）要测量L₁、L₂的总电流，需让电流表串联在干路中，仅变动一根导线的一个端点。具体改动：把导线d与电源“+”接线柱相连的一端改接在电源“-”接线柱上，此时电流表串联在干路中，可测量总电流。
【答案】
解：
（1）电流表的“+”“-”接线柱接反了。
（2）把导线a连接电源“-”接线柱的一端改接在电源“+”接线柱上，再把导线c连接电流表“+”接线柱的一端改接在电流表“-”接线柱上，使电流表与灯L₁串联，即可测量通过灯L₁的电流。
（3）把导线d与电源“+”接线柱相连的一端改接在电源“-”接线柱上，此时电流表串联在干路中，即可测量通过灯L₁、灯L₂的总电流。
【知识点】
电流表的使用，串联电路电流测量，并联电路干路电流测量
【点评】
本题考查电流表的正确使用规则及实物电路的分析调整，需要学生掌握电流表接线柱的连接要求，能根据测量对象调整电路，是电学基础题型，能锻炼学生对实物电路的识别和分析能力。
【难度系数】
0.5
1. 先将电流表接在串联电路的电源正极附近，测出电流为$I_1$，再将电流表接在该电路电源负极的附近，测出电流为$I_2$，由题意可判断，$I_1$
=
（＞/=/＜）$I_2$。
答案：1. =
解析：
【分析】要判断$I_1$和$I_2$的大小，需回忆串联电路的电流规律：串联电路中各处电流相等。本题是同一串联电路，电流表先后接在电源正极、负极附近测量电流，测量的都是该串联电路的电流，仅位置不同，因此可根据串联电路电流特点判断两者关系。
【解析】串联电路的核心电流规律是各处电流处处相等。本题中，电流表测量的是同一串联电路的电流，无论接在电源正极附近还是负极附近，测量结果都是该电路的电流值，因此两次测量的电流大小相等，即$I_1 = I_2$。
【答案】=
【知识点】串联电路电流规律
【点评】本题考查串联电路的基础电流规律，属于概念识记类题目，难度较低，只要牢记串联电路电流处处相等的知识点即可解答。
【难度系数】0.8
2. 图13-5-4是三个灯泡组成的串联电路的一部分，若用一个电流表测量通过b点的电流，则应该将b点处的电路
断开
，将电流表的正接线柱与灯泡
L₂
相连接，负接线柱与灯泡
L₃
相连接。若通过a点处的电流为1.2 A，则通过b点的电流为
1.2
A，电流表应选用
0~3 A
的量程。
答案：2. 断开；L₂；L₃；1.2；0~3 A
解析：
【分析】
要解决这道题，需掌握电流表的使用规则和串联电路的电流特点：①电流表需串联在被测电路中，连接时要保证电流“正进负出”；②串联电路中各处电流相等。测量b点电流时，需断开b处电路，将电流表串联接入；根据电流方向确定电流表接线柱的连接；再利用串联电路电流相等得出b点电流，最后根据电流大小选择电流表量程。
【解析】
1. 电流表的使用要求：测量电路中某点电流时，电流表必须串联在该点的电路中，因此需将b点处的电路断开，把电流表串联接入。
2. 电流方向判断：由图中箭头可知，电流从左向右流动，经过L₂后到达b点，再流向L₃，因此电流表的正接线柱要与电流流入的一侧（L₂）连接，负接线柱与电流流出的一侧（L₃）连接，满足“正进负出”的接线规则。
3. 串联电路电流特点：串联电路中各处电流相等，已知a点电流为1.2A，所以通过b点的电流也为1.2A。
4. 电流表量程选择：因为被测电流为1.2A，大于0.6A，所以应选用0~3A的量程。
【答案】
断开；L₂；L₃；1.2；0~3 A
【知识点】
电流表的使用；串联电路的电流规律
【点评】
本题考查电流表的正确使用方法和串联电路的电流特点，属于电学基础题，重点考察学生对电流表连接规则和串联电路电流规律的掌握情况，难度适中。
【难度系数】
0.8
3. 如图13-5-5所示，闭合开关S后，电压表Ⓥ₁和Ⓥ₂的示数分别为3.0 V和1.2 V。则电源电压为
3.0
V，灯L₁的电压为
1.2
V，灯L₂的电压为
1.8
V；断开开关S，电压表Ⓥ₁的示数为
3.0
V，电压表Ⓥ₂的示数为
3.0
V。
答案：3. 3.0 V；1.2 V；1.8 V；3.0 V；3.0 V
解析：
【分析】首先明确电路状态：闭合开关S时，灯L₁与L₂串联，电压表V₁并联在电源两端，测电源总电压；电压表V₂并联在灯L₂两端，测L₂的电压。根据串联电路“总电压等于各部分电路两端电压之和”的规律，可计算各灯电压。断开开关S后，电路断路，此时电压表V₁和V₂的接线柱均能通过电路连接到电源两极，示数等于电源电压。
【解析】1. 闭合开关S时：
电压表V₁测电源电压，故电源电压U = 3.0 V；
电压表V₂测L₂两端电压，故L₂的电压U₂ = 1.2 V；
根据串联电路电压规律U = U₁ + U₂，得L₁的电压U₁ = U - U₂ = 3.0 V - 1.2 V = 1.8 V。
2. 断开开关S时：
电压表V₁的两个接线柱直接接在电源两极，示数等于电源电压，为3.0 V；
电压表V₂的两个接线柱通过L₁间接接在电源两极，相当于测电源电压，示数为3.0 V。
【答案】3.0；1.8；1.2；3.0；3.0
【知识点】串联电路的电压规律；电压表的使用
【点评】本题考查串联电路电压规律及电压表的测量判断，核心是确定不同开关状态下电压表的测量对象，难度适中，需学生掌握基本电路分析方法。
【难度系数】0.6

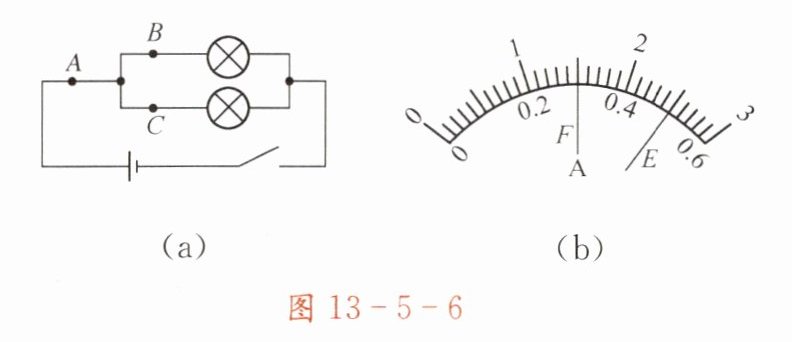

4. 如图13-5-6所示，在探究并联电路中电流的关系时，测得A、B、C三处的电流分别是$I_A$、$I_B$、$I_C$。若电流表接在B处，指针在E处，而电流表接在A处，指针在F处，则$I_A=$
1.5
，$I_B=$
0.5
，$I_C=$
1.0
。
答案：4. 1.5；0.5；1.0
解析：
【分析】首先明确并联电路的电流规律：干路电流等于各支路电流之和，即$I_A = I_B + I_C$。由于A处是干路，电流大于B处（支路）电流，因此电流表接A处时需用大量程，接B处时用小量程。电流表的两个量程（0~0.6A和0~3A），同一指针位置时，大量程读数是小量程的5倍，据此结合电流关系即可计算各电流。
【解析】根据并联电路电流规律，干路电流$I_A$大于支路电流$I_B$，因此电流表接A处（干路）使用0~3A量程，接B处（支路）使用0~0.6A量程。同一指针位置时，0~3A量程读数是0~0.6A量程的5倍，结合并联电路干路电流等于支路电流之和的特点，可得：$I_A = 5I_B$，且$I_A = I_B + I_C$。代入数值关系，最终解得$I_A=1.5A$，$I_B=0.5A$，$I_C=I_A - I_B=1.0A$。
【答案】1.5；0.5；1.0
【知识点】并联电路电流规律、电流表读数
【点评】本题考查并联电路电流规律及电流表量程的读数，核心是理解同一指针位置下不同量程的读数关系，结合干路与支路电流的大小关系分析，属于基础应用类题目。
【难度系数】0.5
