【分析】
要解答本题，需先明确电路的基本组成，再判断电路连接方式，最后结合并联电路的电压特点分析电压关系：
1. 回忆完整电路的组成：电源、开关、用电器、导线，观察题图可知电路缺少控制通断的开关；
2. 判断连接方式：电流从电源正极流出后，分为两条独立路径分别经过L₁和L₂，再汇合回到电源负极，因此是并联；
3. 电压关系：根据并联电路的电压规律，各支路两端电压相等，故U₁与U₂大小相等。
【解析】
1. 电路组成：完整电路必须包含开关，题图中仅存在电源、用电器、导线，因此缺少的元件是开关；
2. 连接方式：L₁和L₂的两端分别连接到电源的两极，电流有两条独立通路，属于并联；
3. 电压关系：并联电路中，各支路两端的电压等于电源电压，因此U₁=U₂。
【答案】
开关；并；=
【知识点】
电路组成；并联电路；并联电压特点
【点评】
本题考查电路的基本组成、电路连接方式的判断以及并联电路的电压规律，属于电学基础题，侧重对核心概念的考查，难度较低。
【难度系数】
0.3

【分析】
首先分析不同开关状态下的电路结构与电压表测量对象：
1. 当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_1$两端，测量$\mathrm{L}_1$的电压；
2. 当$\mathrm{S}_1$断开、$\mathrm{S}_2$闭合时，电压表并联在电源两端，测量电源电压（即串联电路的总电压）；
结合串联电路电压规律，即可求出$\mathrm{L}_2$两端的电压。
【解析】
1. 当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，$\mathrm{L}_1$和$\mathrm{L}_2$串联，电压表测$\mathrm{L}_1$两端电压，因此$\mathrm{L}_1$两端电压$U_1=2.5\ \mathrm{V}$；
2. 当$\mathrm{S}_1$断开、$\mathrm{S}_2$闭合时，电压表测电源电压，即串联电路总电压$U=6\ \mathrm{V}$；
根据串联电路电压规律$U=U_1+U_2$，可得$\mathrm{L}_2$两端电压$U_2=U-U_1=6\ \mathrm{V}-2.5\ \mathrm{V}=3.5\ \mathrm{V}$。
【答案】
2.5；3.5
【知识点】
串联电路电压规律；电压表的使用
【点评】
本题考查串联电路的电压规律，核心是判断不同开关状态下电压表的测量对象，属于基础电路分析题，需掌握串联电路电压的特点。
【难度系数】
0.5

【分析】
要判断闭合开关后的电路状态，需先梳理电流路径：从电源正极出发，经开关后，若电流不经过用电器直接回到电源负极，即为短路；要使两灯串联，需让电流依次经过两个灯泡，形成唯一的电流路径，据此确定需拆除的导线。
【解析】

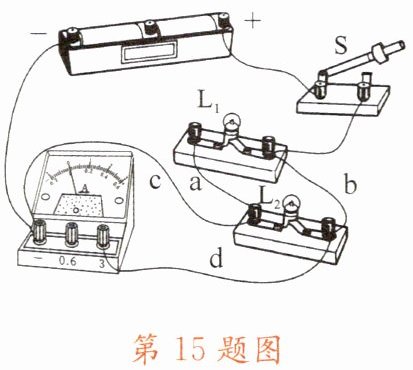

闭合开关S后，电流路径为：电源正极→开关S→导线b→导线d→电流表→电源负极，此路径中没有经过任何用电器，直接将电源两极连通，因此电路是短路。要使两个灯泡串联，电流需依次经过L₁、L₂，形成一条路径，拆除导线b和c后，电流路径变为：电源正极→开关S→L₁→L₂→电流表→电源负极，符合串联电路的要求。
【答案】
短；b、c
【知识点】
电路的三种状态；串联电路
【点评】
本题考查电路的识别，核心是掌握短路和串联电路的特点，属于基础电路分析题，难度适中。
【难度系数】
0.6

【分析】
要解答本题，需结合静电现象和电流方向的相关知识：首先，梳头、脱衣时摩擦会使物体带电，电荷积累到一定程度会发生放电，产生光和声，对应第一空；其次，电流方向的规定是正电荷定向移动的方向，与负电荷定向移动方向相反，人体带负电，接触金属时负电荷从人体流向金属，据此判断电流方向。
【解析】
1. 第一空：梳头、脱衣过程中，物体间摩擦起电，电荷积累到一定程度会发生放电现象，产生电火花和声音，因此脱衣时有光有声是放电现象，故填“放电”。
2. 第二空：物理学中规定，电流的方向为正电荷定向移动的方向，与负电荷定向移动的方向相反；人体带负电荷，接触不带电金属时，负电荷从人体流向金属，所以电流方向与负电荷移动方向相反，即从金属流向人体，故填“金属流向人体”。
【答案】
放电；金属流向人体
【知识点】
静电现象；电流的方向
【点评】
本题考查静电放电现象和电流方向的基础知识，属于物理电学部分的基础题，侧重对核心概念的理解与应用，难度较低。
【难度系数】
0.8

【分析】
要解决这道题，需牢记电流表的正确使用规则：电流需从电流表正接线柱流入、负接线柱流出；被测电流不能超过电流表所选量程；电流表不能直接连接在电源两端。当试触时指针偏到左边无刻度处，说明电流方向与要求相反；指针偏到右边无刻度处，说明电流超过了电流表的测量范围，需结合使用规则分析原因。
【解析】
1. 电流表使用时，电流应正进负出，若正负接线柱接反，指针会反向偏转，因此指针偏到左边无刻度处的错误是正负接线柱接反了；
2. 若选用的电流表量程偏小，被测电流超过量程，指针会偏到右边无刻度处；另外，电流表相当于导线，若直接接在电源两端，会因电流过大导致指针偏到右边无刻度处，因此第二个空填“偏小”，第三个空填“电源”。
【答案】
正负接线柱接反了；偏小；电源
【知识点】
电流表的使用
【点评】
本题考查电流表的正确使用，属于电学基础知识点，需熟练掌握电流表使用的注意事项，避免操作错误，难度较低。
【难度系数】
0.3

【分析】
要确定电压表测量的对象，需先分析电路连接方式，明确电压表的并联位置；再根据串联电路电压规律计算L₁两端电压。
【解析】

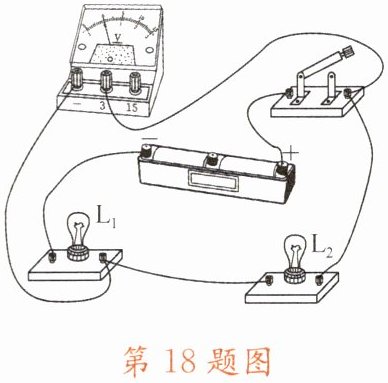

1. 电路分析：由实物图可知，灯泡L₁与L₂串联，电压表并联在L₂两端，因此电压表测量L₂两端的电压。
2. 电压计算：已知电源电压U=3V，L₂两端电压U₂=1.8V，根据串联电路总电压等于各部分电压之和（U=U₁+U₂），可得L₁两端电压U₁=U-U₂=3V-1.8V=1.2V。
【答案】
L₂；1.2 V
【知识点】
串联电路电压规律；电压表的使用
【点评】
本题考查串联电路电压规律和电压表的使用，属于基础题，掌握电压表连接方法及串联电路电压特点即可解答。
【难度系数】
0.7

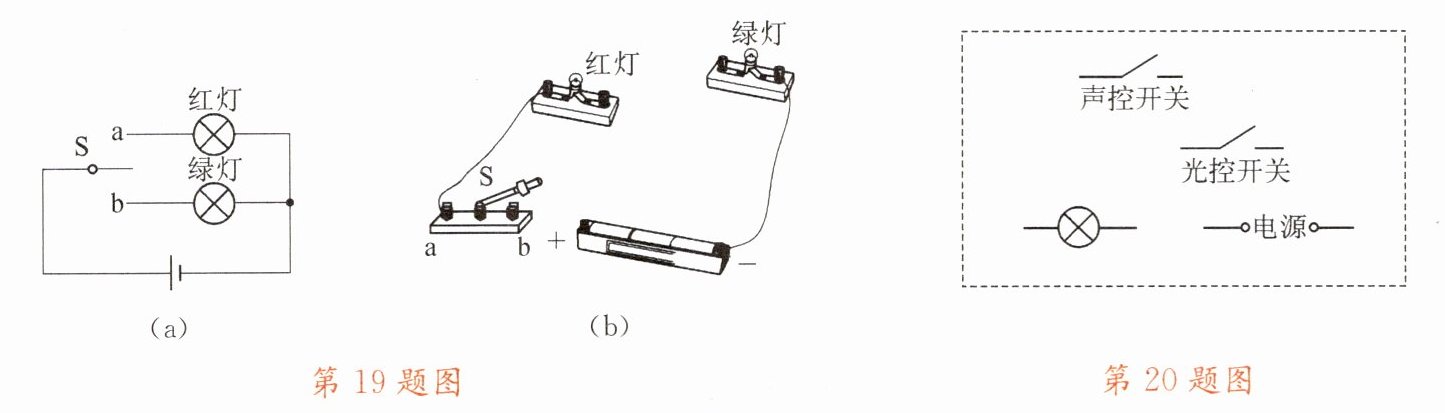

【分析】首先观察图(a)的电路图，可知红灯与绿灯并联，开关S是单刀双掷开关：当开关接a时，电流经开关、红灯回到电源负极，红灯工作；当开关接b时，电流经开关、绿灯回到电源负极，绿灯工作。连接实物时，需对应电路图的电流路径，将电源、开关、红灯、绿灯正确连接，保证连线不交叉，开关切换时对应灯正常工作。
【解析】连接步骤：①将电源正极连接到开关S的公共接线柱（中间接线柱）；②将开关S的a接线柱连接到红灯的一个接线柱；③将红灯的另一个接线柱连接到电源负极；④将开关S的b接线柱连接到绿灯的一个接线柱；⑤将绿灯的另一个接线柱连接到电源负极。结合图(b)的器材，调整连线使所有导线不交叉，完成连接。
【答案】如图所示
【知识点】并联电路、实物电路连接
【点评】本题考查根据电路图连接实物电路，核心是明确电路的连接方式和开关的控制作用，连接时需注意导线不交叉、接线柱连接正确，属于基础电路操作题。
【难度系数】0.5

【分析】
要实现“晚上有人走动发出声音时灯亮，白天无论多大声音灯不亮”的要求，需满足：只有夜间（光控开关闭合）且有声音（声控开关闭合）时电路才导通，因此两个开关需同时控制电路，应串联接入电路，与灯泡、电源组成完整回路。
【解析】
将声控开关、光控开关、灯泡、电源依次串联连接成闭合回路：当夜间光控开关自动闭合，同时有人走动发出声音使声控开关闭合时，电路接通，灯泡发光；白天光控开关断开，或无声音时声控开关断开，电路均不通，灯泡不亮，符合设计要求。
【答案】

【知识点】
串联电路、电路连接
【点评】
本题结合楼道灯的实际场景，考查串联电路的应用，体现了物理知识与生活实际的结合，难度适中。
【难度系数】
0.6
