1. 滑动变阻器:
(1) 构造:瓷管、电阻丝、滑片P、金属杆、接线柱等。
(2) 结构示意图:
(3) 电路符号: 。
(4) 变阻原理: 通过改变接入电路中的电阻丝的 长度 来改变电阻。
(5) 使用方法: 串 联在电路中;"一上一下"的接法改变电阻;接通电路前,应将金属滑片P放在变阻器阻值 最大 的位置。
(6) 铭牌: 某滑动变阻器标有"50 Ω 1.5 A"的字样,其中50 Ω表示滑动变阻器的 最大阻值 为50 Ω,1.5 A表示滑动变阻器 允许通过的最大电流 为1.5 A。
(7) 作用: ① 通过改变电路中的电阻,逐渐改变电路中的电流和部分电路两端的电压;② 保护电路。
(8) 优缺点: 可以连续改变连入电路的电阻,但不能表示连入电路的阻值。
(9) 应用: 电位器等。
2. 电阻箱(旋盘式电阻箱如图14-2-1所示):
(1) 结构: 两个接线柱、旋盘等。
(2) 变阻原理: 转动旋盘,可以得到0~9 999 Ω之间的任意阻值。
(3) 读数: 各旋盘对应的指示点的示数乘以面板上标记的倍数,然后加在一起,就是接入电路的电阻。
(4) 优缺点: 能表示出连入电路的电阻值,但不能够连续改变连入电路的电阻。
3. "两表一器"的操作要领。
(1) 电流表: 调节零点,注意正负;必须串联,防止短路;量程选择,首先试触。
(2) 电压表: 调节零点,注意正负;必须并联,看成断路;量程选择,首先试触。
(3) 滑动变阻器: 一上一下,开始最大;变化观下,近小远大;注意限流,防止烧坏。
实验与探究

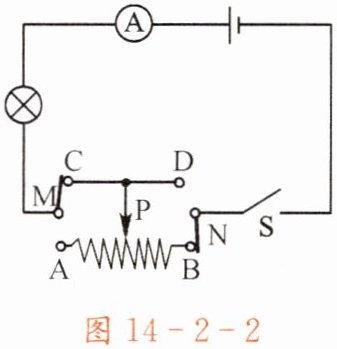

例题1 如图14-2-2所示的电路，闭合开关S，当滑片P向右移动时，电路中的电流怎样变化？
解析 M与滑动变阻器的C接线柱相连，N与滑动变阻器的B接线柱相连，电流流经的路径由M→C→P→B→N，滑动变阻器的金属杆和滑片P部分相当于导线，因此滑片在移动的过程中，这一部分
的电阻改变很小，可忽略不计；而由P经B流出的路径中，电阻的长度发生了改变，当P向右移时，滑动变阻器连入电路的部分PB段的长度变短，其阻值$R_{PB}$将变小，所以电路中的电流将变大。
说明 1. 滑动变阻器的滑片P左右滑动时，会改变接入电路的电阻线的长度而使电阻改变，从而引起电路中电流的变化。具体可按以下顺序判断：
（1）确定滑动变阻器在电路中的接法；
（2）根据电流通过滑动变阻器的情况，判断滑动变阻器的哪段电阻线连入了电路；
（3）根据滑片P位置的变化，判断有电流通过的电阻线的长度变化；
（4）由电阻线的长度变化，判断接在电路中的滑动变阻器电阻大小的变化。

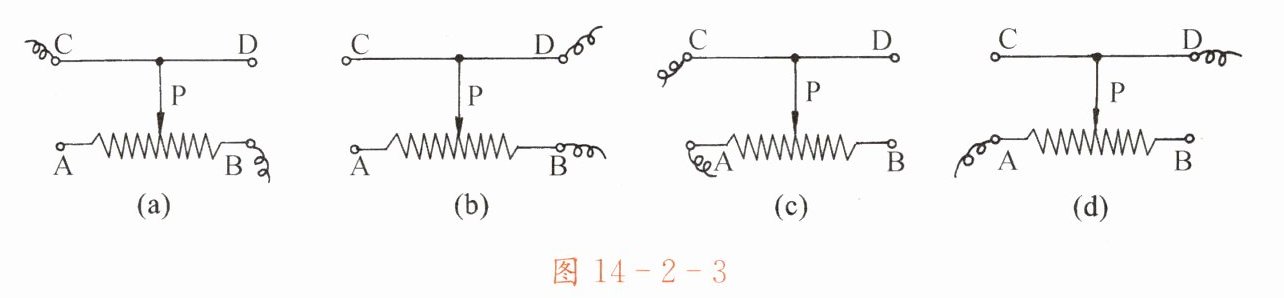

2. 图14-2-3列出了滑动变阻器的四种正确接法。通过分析可知，图(a)、(b)两种接法都是将滑片P右方的电阻线接入了电路，即下面接B，上面接C或D是等效的。同理，图(c)、(d)两种接法都是将滑片P左方的电阻线接入了电路。
图14-2-3
3. 从上面的分析可知，使用滑动变阻器时，关键是要理解哪一部分电阻丝接入了电路。常见的错误是把金属棒接入部分也当成是电阻，这里应指出金属棒的电阻几乎为零。
