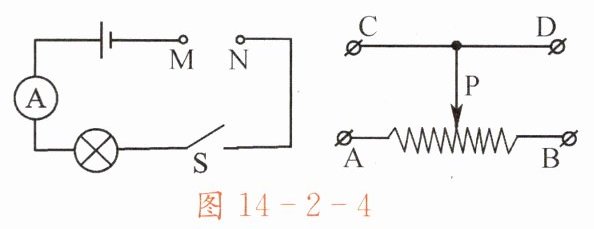

【分析】首先，灯泡变暗说明电路中的电流变小，根据欧姆定律，电源电压不变时，电流变小意味着电路总电阻变大，因此滑动变阻器接入电路的电阻需要变大。滑动变阻器的工作原理是通过改变接入电路中电阻丝的长度改变电阻，本题中滑片P向左移动，要使接入电阻变大，需让接入的电阻丝长度变长，观察滑动变阻器结构，滑片左移时，PB段电阻丝长度变长，所以接入电路的应是PB段电阻丝，结合滑动变阻器“一上一下”的接线规则，确定接线柱。
【解析】要使灯泡变暗，即通过灯泡的电流变小，由欧姆定律$I=\frac{U}{R}$可知，电源电压$U$不变，电流$I$变小则电路总电阻$R$变大，因此滑动变阻器接入电路的电阻需变大。滑动变阻器接入电阻变大时，滑片$P$向左移动，PB段电阻丝长度变长，所以需将PB段电阻丝接入电路。根据滑动变阻器“一上一下”的接线原则，下面接B接线柱，上面可任选C或D接线柱，因此M、N两导线应分别接B和C（或B和D）接线柱。电路总电阻变大，电源电压不变，由$I=\frac{U}{R}$可知，电路电流变小，所以电流表的示数变小。
【答案】M、N两导线应分别与滑动变阻器的B、C（或B、D）接线柱相连；电流表的示数变小。
【知识点】滑动变阻器的使用、电路动态分析、欧姆定律
【点评】本题考查滑动变阻器的接线规则及电路动态分析，解题关键是根据灯泡亮度变化判断电流和电阻的变化，再结合滑动变阻器的工作原理确定接线柱，属于基础电路题，需掌握滑动变阻器“一上一下”接线的要点。
【难度系数】0.5

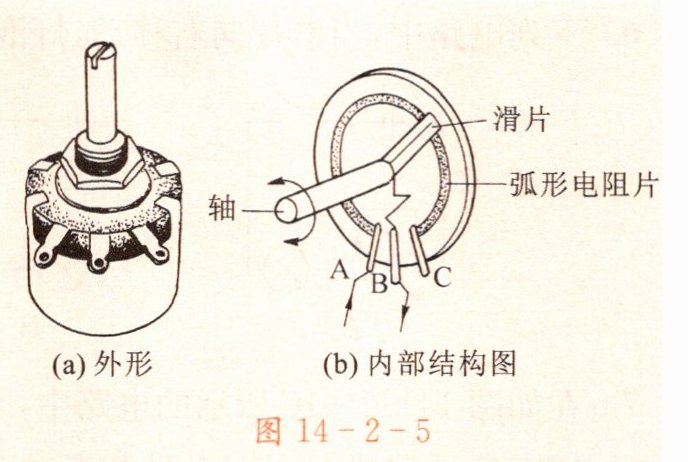

【分析】首先明确旋转式电位器的工作原理：通过改变接入电路的弧形电阻片长度来改变电阻。当接线柱A和B接入电路时，连入电路的是A与金属滑片之间的弧形电阻片。接下来需判断顺时针旋转转轴时，滑片的移动方向，进而确定A到滑片间电阻片的长度变化，再结合电阻与长度的关系分析电阻变化。
【解析】当将电位器的接线柱A和B接入电路时，电位器连入电路的电阻部分为A与金属滑片之间的弧形电阻片。当顺时针旋转电位器的转轴时，与轴固定的滑片会随转轴同步顺时针转动，此时A到滑片之间的弧形电阻片的长度变长。根据电阻的决定规律：在导体的材料、横截面积和温度不变的条件下，导体的电阻与长度成正比，长度越长，电阻越大，因此电位器连入电路的电阻会变大。
【答案】当顺时针旋转电位器的转轴时，它连入电路的电阻将变大；原因：将接线柱A和B接入电路时，电位器连入电路的部分是A与滑片之间的弧形电阻片。顺时针旋转转轴时，滑片随轴同步转动，A到滑片之间的弧形电阻片的长度变长。在导体的材料、横截面积和温度不变的条件下，导体的长度越长，电阻越大，因此电位器连入电路的电阻变大。
【知识点】变阻器、影响电阻大小的因素
【点评】本题考查旋转式电位器的工作原理，核心是将滑动变阻器的原理迁移应用，结合电阻与长度的关系分析，属于基础应用类题目，难度适中。
【难度系数】0.6
