【分析】

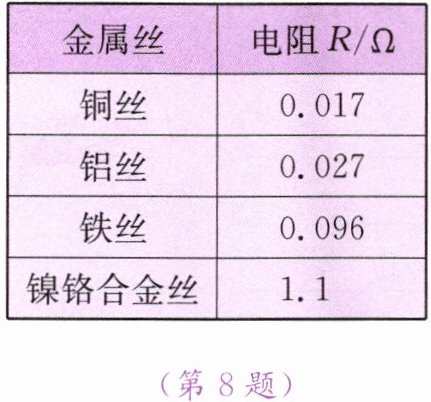

要自制滑动变阻器，核心是通过改变接入电阻丝的长度来显著改变电路中的电阻，因此需选择相同条件下电阻较大的材料，这样滑片移动时电阻变化更明显，便于调节电流。观察表格中各金属丝的参数：在长度1m、横截面积1mm²、20℃的相同条件下，不同金属丝的电阻不同，需找出电阻最大的材料作为电阻丝。
【解析】
滑动变阻器的电阻丝要求在相同条件下电阻较大，这样才能在改变接入长度时，电阻的变化幅度足够大，实现对电路的有效调节。根据表格数据，在给定的相同条件下，铜丝电阻0.017Ω、铝丝0.027Ω、铁丝0.096Ω、镍铬合金丝1.1Ω，其中镍铬合金丝的电阻值最大，符合滑动变阻器电阻丝的选材要求，因此应选取镍铬合金丝，其电阻值较大。
【答案】
镍铬合金丝；较大
【知识点】
滑动变阻器原理、电阻的影响因素
【点评】
本题结合表格数据考查滑动变阻器的选材依据，属于基础应用类题目，需理解电阻大小对滑动变阻器调节效果的影响，难度较低。
【难度系数】
0.3

【分析】

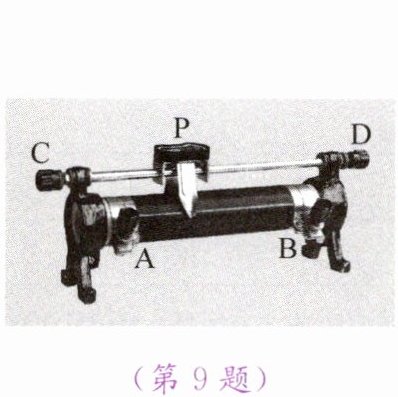

要判断滑动变阻器能否变阻，需明确其工作原理：滑动变阻器通过改变接入电路中电阻丝的长度来改变电阻，接线规则为“一上一下”接线。若接上面两个接线柱，相当于接入金属杆，电阻几乎为0，无法变阻；若接下面两个接线柱，相当于接入全部电阻丝，电阻最大且固定，也无法变阻；只有“一上一下”接线时，移动滑片才能改变接入电阻丝的长度，起到变阻作用。
【解析】
逐一分析各选项：
选项A：接C和D（上面两个接线柱），接入的是金属杆，电阻为0，不能改变电阻，不符合要求；
选项B：接A（下接线柱）和D（上接线柱），属于“一上一下”接线，移动滑片P时，可改变接入电路的电阻丝长度，起到变阻作用，符合要求；
选项C：接A和B（下面两个接线柱），接入全部电阻丝，电阻最大且固定，无法改变电阻，不符合要求；
选项D：只有“一上一下”接线才能变阻，并非随便接都可以，不符合要求。
【答案】
B
【知识点】
滑动变阻器的使用
【点评】
本题考查滑动变阻器的正确接线方法，属于初中物理基础题，牢记“一上一下”的接线规则即可解答。
【难度系数】
0.7

【分析】

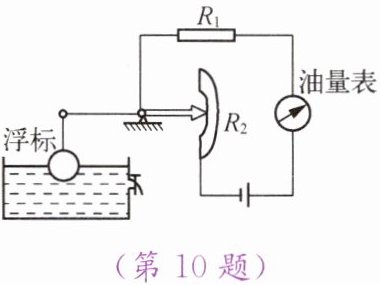

要解决这道题，需结合装置结构和电学知识逐步分析：首先观察R2，其电阻可随滑片移动改变，属于滑动变阻器；油量表串联在电路中，电流表需串联使用，故油量表由电流表改装；当浮标向上运动时，通过杠杆传动改变R2接入电路的电阻，再根据欧姆定律判断电流变化。
【解析】
（1）R2的电阻能随滑片位置变化而改变，符合滑动变阻器的特征，因此是滑动变阻器；
（2）油量表串联在电路中，电流表的使用规则是串联在电路中，电压表需并联，所以油量表是用电流表改装而成；
（3）当浮标向上运动时，杠杆带动滑片使R2接入电路的电阻丝长度变短，因此R2接入电路的电阻值减小；电阻对电流的阻碍作用随电阻减小而减小；电路总电阻为R1与R2之和，电源电压不变，根据欧姆定律I=U/R总，总电阻减小，电路中的电流增大。
【答案】
（1）滑动变阻器；（2）电流；（3）减小；减小；增大
【知识点】
滑动变阻器、欧姆定律、电流表的使用
【点评】
本题结合力学杠杆与电学电路知识，是常见的油量表原理问题，考查学生对基础电学知识的综合应用能力，属于典型的基础题。
【难度系数】
0.7

【分析】

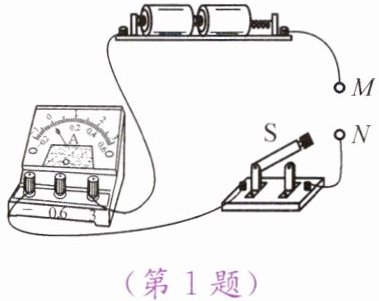

要猜想通过导体电流的影响因素，需分析实验中的变量：增减电池节数时，导体两端的电压发生改变，电流表的示数随之变化，说明电流与电压有关；在MN间接入不同金属丝时，导体的电阻发生改变，电流表的示数也随之变化，说明电流与电阻有关，因此可猜想电流与导体两端的电压和导体的电阻有关。
【解析】
实验中，增减电池节数会改变导体两端的电压，观察到电流表示数变化，说明电流与电压有关；在MN间接入不同金属丝，会改变导体的电阻，观察到电流表示数变化，说明电流与电阻有关，由此可得出猜想：通过导体的电流与导体两端的电压和导体的电阻有关。
【答案】
电压；电阻
【知识点】
电流与电压的关系；电流与电阻的关系
【点评】
本题结合实验现象考查电流影响因素的猜想，利用控制变量法分析实验变量是解题核心，属于初中物理基础概念题，难度较低。
【难度系数】
0.7

【分析】
要解决这道题，需结合“探究电流与电压的关系”的实验原理和器材使用规则分析：
1. 实验需多次改变定值电阻两端电压以得出普遍规律，除给定器材外，滑动变阻器是必备器材，用于调节电压；
2. 分析实物图时，需检查电流表正负接线柱、电压表量程、滑动变阻器接线是否符合电学规则，对应找出错误。
【解析】
（1）探究电流与电压的关系时，要多次改变定值电阻两端的电压，才能总结出电流随电压变化的普遍规律，因此还需要滑动变阻器；滑动变阻器的主要作用是改变定值电阻两端的电压，同时可保护电路。
（2）实验电路图：电源、开关、电流表、定值电阻、滑动变阻器串联，电压表并联在定值电阻两端，注意电表正负接线柱正确，滑动变阻器“一上一下”接线。

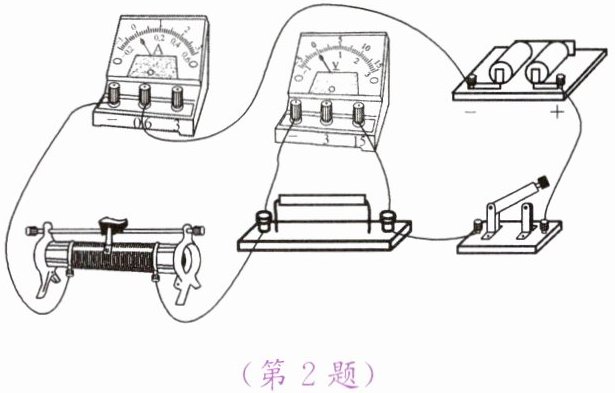

（3）观察实物图：
① 电流表的电流从负接线柱流入、正接线柱流出，正负接线柱接反，导致指针反向偏转；
② 电源为两节干电池，总电压约3V，电压表选用了0~15V量程，量程选择偏大，测量误差大；
③ 滑动变阻器接了下面两个接线柱，此时滑动变阻器相当于定值电阻，无法改变接入电路的电阻，不能调节电流和电压。
【答案】
（1）滑动变阻器；改变定值电阻两端的电压（或改变电路中的电流，保护电路）
（2）电路图略（正确电路图：电源→开关→电流表→定值电阻→滑动变阻器→电源负极，电压表并联在定值电阻两端，电表正负接线柱正确，滑动变阻器一上一下接线）
（3）①电流表的正、负接线柱接反了；②电压表量程选择偏大；③滑动变阻器接了下面两个接线柱
【知识点】
探究电流与电压的关系；滑动变阻器的使用；电表的使用
【点评】
本题围绕“探究电流与电压的关系”实验，考查器材选择、电路图绘制、实物电路错误分析，是电学实验的基础题型，需掌握电表和滑动变阻器的正确使用方法，理解实验中滑动变阻器的作用。
【难度系数】
0.6
