【分析】
首先明确电路结构：灯L与电阻R串联，电压表并联在R两端，测量R的电压。闭合开关后灯不亮、电压表有示数，需结合串联电路故障特点分析：
1. 灯不亮说明电路可能断路或短路；电压表有示数，说明电压表的两个接线柱能与电源两极连通，因此故障可能是R处断路（此时电压表串联在电路中，测电源电压，有示数，电路中电流极小，灯不亮），或L处短路（此时电路为通路，电流经短路的L和R，电压表测R电压有示数，灯因短路不发光）。
2. 接入电流表后，电流表有示数说明电路是通路，对应故障为L短路；电流表无示数说明电路断路，对应故障为R断路。
3. 用导线并联在R两端时，若故障是L短路，导线并联R会直接造成电源短路，烧坏电源，因此方案不可行。
【解析】
（1）电路为L与R串联，电压表测R两端电压。闭合开关灯不亮，电压表有示数，说明电压表与电源连通，故障为：①电阻R断路（此时电压表串联，测电源电压，电路几乎无电流，灯不亮）；②灯L短路（此时电路通路，R两端有电压，电压表有示数，灯因短路不发光）。
（2）电流表串联在电路中，若电流表有示数，说明电路是通路，故障为灯L短路；若电流表无示数，说明电路断路，故障为电阻R断路。
（3）用导线并联在R两端，若故障是灯L短路，导线并联R会直接将电源两极连通，造成电源短路，烧坏电源，因此方案不可行。
【答案】
（1）电阻R断路；灯L短路 （2）灯L短路；电阻R断路 （3）不可行，可能会造成电源短路，烧坏电源
【知识点】
串联电路故障分析；电压表的使用；电路短路
【点评】
本题考查串联电路的故障分析，需结合电压表、电流表的示数特点判断故障，同时要注意电路故障排查时的安全性，避免电源短路等危险情况。
【难度系数】
0.5

【分析】

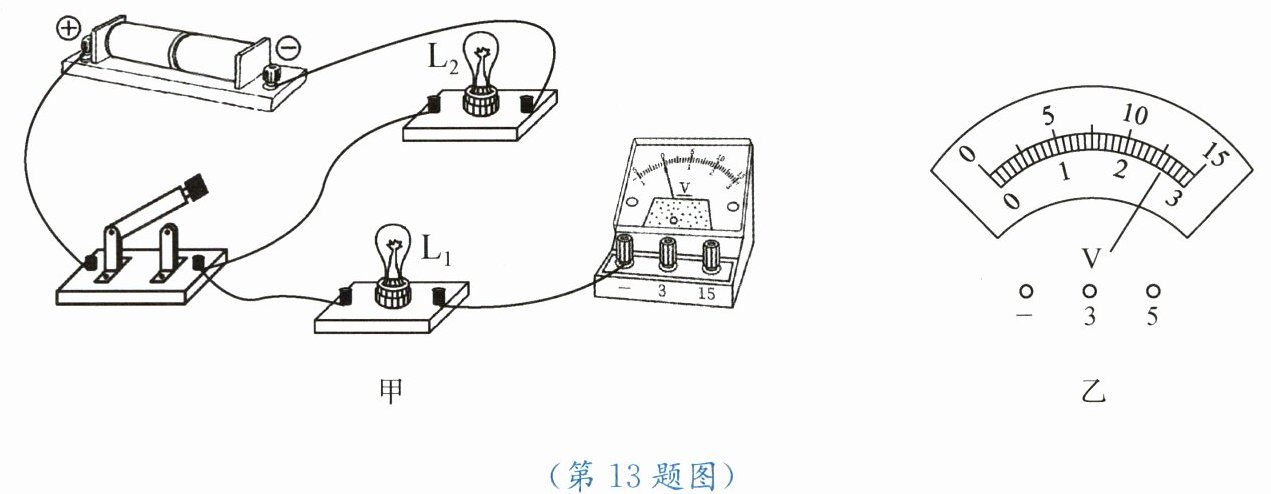

本题围绕并联电路电压规律的探究实验展开，解题思路如下：
1. 连接电压表测L₁电压时，需将电压表并联在L₁两端，结合电源电压选0~3V量程补充接线；
2. 连接电路时，正常操作应断开开关，若刚连完导线灯就亮，说明开关未断开；
3. 电压表读数需先确定量程和分度值，实验结论需多次实验避免偶然性，并联电路电压规律是各支路电压相等；
4. 并联电路支路独立，L₂熄灭但L₁发光，说明L₂断路，L₁电压不变，电压表示数不变。
【解析】
（1）电压表测量L₁两端电压，需并联在L₁两端，电源电压约3V，因此电压表选0~3V量程，将电压表的“3”接线柱与L₁靠近开关的一端连接，完成电路；
（2）连接电路时，若开关未断开，刚连完导线电路就通路，灯泡立即发光，故不当之处是连接电路时开关未断开；
（3）电压表选用0~3V量程，分度值0.1V，指针指向2.6V，示数为2.6V；本次实验仅用一组数据得出结论，具有偶然性，疏漏是未更换不同规格的灯泡多次实验；纠正后可得并联电路电压规律：并联电路两端的总电压和各支路两端电压相等；
（4）并联电路各支路互不影响，L₂熄灭但L₁发光，说明L₂断路，L₁支路正常，其两端电压等于电源电压，因此电压表示数不变；若L₂短路会造成电源短路，L₁也会熄灭，故L₂熄灭原因是断路。
【答案】
（1）图略（将电压表“3”接线柱与L₁靠近开关的一端连接）；（2）连接电路时，开关未断开；（3）2.6；未更换不同规格的灯泡多次实验；并联电路两端的总电压和各支路两端电压相等；（4）不变；L₂断路
【知识点】
并联电路电压规律；电压表的使用；电路故障分析
【点评】
本题考查并联电路电压探究实验，涵盖电路连接、电压表读数、实验操作规范、实验结论的普遍性及电路故障分析，需掌握并联电路特点，理解多次实验对结论普遍性的作用，属于基础实验题。
【难度系数】
0.5
